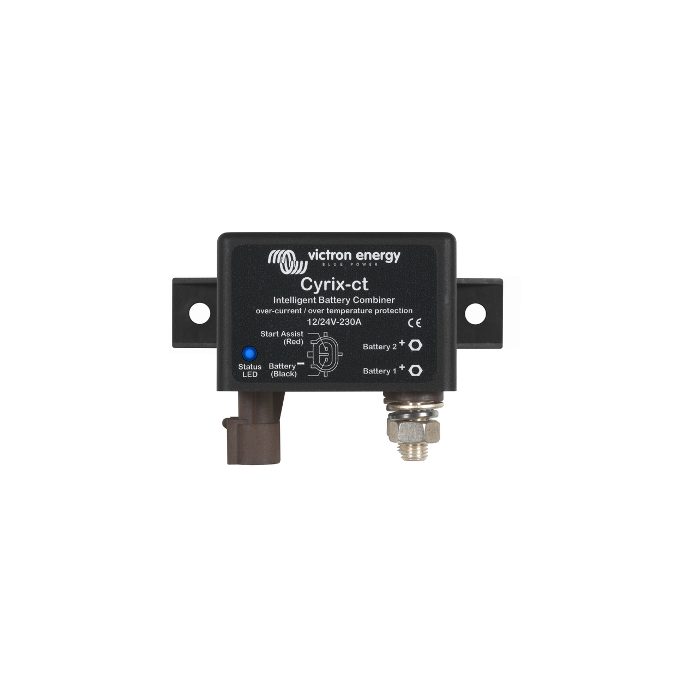

Combinatore di batteria Cyrix ct 12/24-230A Victron Energy X bilanciamento della cella CYR010230010 (R) iva 10%

Combinatori di batteria Cyrix

(prezzo compreso di iva al 10% solo x uso fotovoltaico con dichiarazione da compilare, alternativa aggiorniamo prezzo iva 22%)

Il combinatore di batteria cyrix è un relè per applicazioni pesanti controllato da un microprocessore che collega automaticamente le batterie in parallelo quando una di loro raggiunge la tensione predefinita (ad indicare che la batteria è in ricarica) e si scollega quando la tensione scende al di sotto del livello di mantenimento (ad indicare che una o più batterie sono in esaurimento). I combinatori di batteria Cyrix sono un eccellente sostituto per gli isolatori a diodi. La caratteristica principale consiste nel fatto che non si crea alcuna caduta di tensione. Perciò la tensione di uscita degli alternatori o dei caricabatterie non ha bisogno di essere aumentata.

Batterie LiFePO4: prevenzione della sottotensione, sovratensione e sovratemperatura della cella La prima linea di protezione è il bilanciamento della cella.

Tutte le batterie LiFePO4 di Victron possiedono un bilanciamento della cella integrato. La seconda linea di protezione consiste in:

 – spegnimento dei carichi in caso di imminente sottotensione della cella, e

 – spegnimento o riduzione della corrente di carica in caso di imminente sovratensione, sovratemperatura (>50ºC) o sottotemperatura (<0ºC) della cella.

Il BMS VE.Bus è il nucleo della seconda linea di protezione. Tuttavia, non tutti i carichi o i caricatori possono essere controllati direttamente dal BMS VE.Bus. Per poter spegnere tali carichi o caricatori, sono disponibili vari interruttori Cyrix controllabili dal BMS VE.Bus.

Cyrix -Li-load

Il Cyrix -Li-load si arresterà quando la sua entrata di controllo diventa “free floating”. Se la tensione della batteria si riprende dopo la disconnessione (cosa che accadrà quando non sono collegati altri carichi alla batteria), l’uscita del BMS diventerà alta e il Cyrix si riavvierà dopo 30 secondi. Dopo 3 tentativi di riavvio, il Cyrix rimarrà spento finché la tensione della batteria non risalga a più di 13 V (26 V o 52 V, risp.) per almeno 30 secondi (giacché ciò indica che la batteria si sta ricaricando). In alternativa, si può utilizzare un BatteryProtect (vantaggi: bassissimo consumo di energia)

Cyrix-Li-Charge

Il Cyrix -Li-Charge collegherà un caricabatterie con 3 secondi di ritardo:

– se l’uscita di disconnessione carica del BMS VE.Bus è alta, e

– se rileva 13,7 V (27,4 V o 54,8 V, risp.) o più nel suo morsetto di connessione al caricabatterie e

– se rileva 2 V o più nel suo morsetto batteria (se non collegato alla batteria, il Cyrix rimarrà aperto).

Il Cyrix -Li-Charge si arresterà immediatamente se la sua entrata di controllo diventa “free floating”, giacché ciò indica una sovratensione o una sovratemperatura della cella. In genere, l’allarme di sovratensione della cella si ripristinerà subito dopo l’arresto della carica. Il Cyrix poi ricollegherà il caricatore con un ritardo di 3 secondi. Dopo due tentativi di riavvio con 3 secondi di ritardo, tale ritardo si incrementa a 10 minuti. Se la tensione della batteria è inferiore a 13,5 V (27 V o 54 V risp.), il Cyrix si arresterà con un ritardo di 1 ora.

Nota 1: Se la corrente di scarica è nulla, o è piccola, il Cyrix non si arresterà subito dopo lo spegnimento e/o lo scollegamento del caricatore, giacché la tensione della batteria rimarrà superiore ai 13,5 V.

Nota 2: Se, dopo l’arresto del Cyrix, l’uscita del caricabatterie aumenta subito a 13,7 V o più, il Cyrix si riavvierà con 3 secondi di ritardo.

Cyrix-Li-ct

La funzionalità del Cyrix-Li-ct è analoga a quella del Cyrix-ct. Il Cyrix-Li-ct collegherà in parallelo una batteria di avviamento al piombo-acido e una batteria LiFePO4:

– se l’uscita di disconnessione carica del BMS VE.Bus è alta, e

– se rileva 13,4V (26,8 V, risp.) o più nei suoi morsetti di alimentazione.

Il Cyrix si arresterà immediatamente:

– quando la sua uscita di controllo diventa “free floating”, giacché indica una sovratensione o una sovratemperatura della cella, e/o

– quando la tensione batteria cade al di sotto dei 13,2 V. Funzione StartAssist: un breve impulso positivo chiuderà il relè per 30 secondi (vedere figura nella pagina 2).

Un soppressore di transienti integrato limiterà il picco di tensione che potrebbe verificarsi quando il Cyrix si arresta improvvisamente, in seguito a sovratensione o sovratemperatura della cella.
