Questo documento è il manuale per il contatore di energia monofase max 100 A.

L’Energy Meter può essere utilizzato per quattro cose:

1. Misuratore di rete e utilizzato come ingresso di controllo per un sistema ESS (1).
2. Misurare la potenza di un inverter FV
3. Misurare l’uscita di un gruppo elettrogeno CA.

Lo strumento è collegato al dispositivo GX (ad esempio CCGX, Cerbo GX). Ci sono due opzioni nel suo cablaggio:

1. Connessione diretta, utilizzando l’interfaccia da RS485 a USB con cavo da 1,8 m oppure il cavo da 5,0 m.
2. Connessione wireless tramite Zigbee

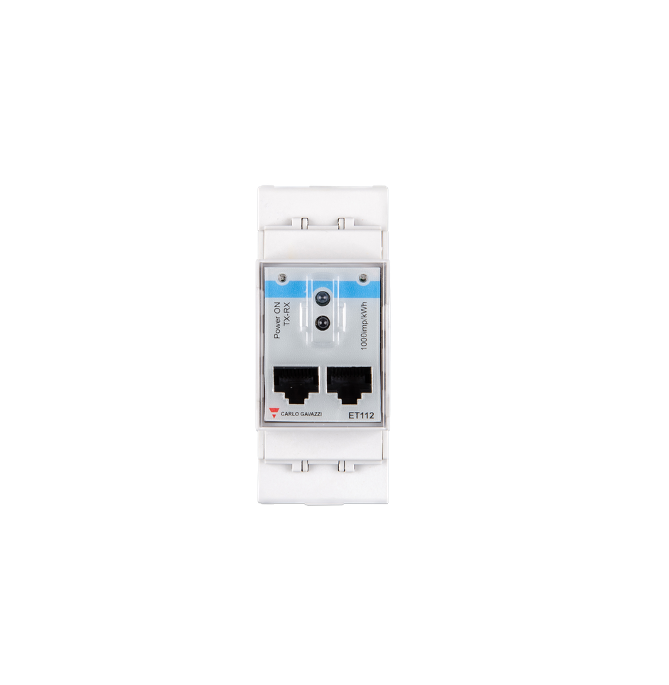

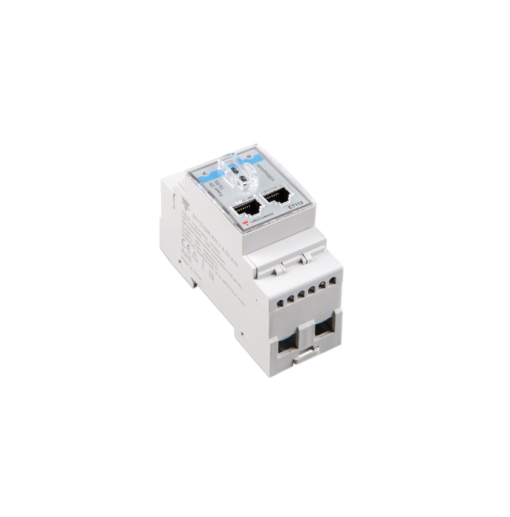

Il codice prodotto Victron REL300100000 è ET112-DIN.AV01.X.S1.X di Carlo Gavazzi. E questo è il modello che teniamo in magazzino.

Possono essere utilizzati anche altri modelli ET112 di Carlo Gavazzi, poiché la comunicazione è la stessa.

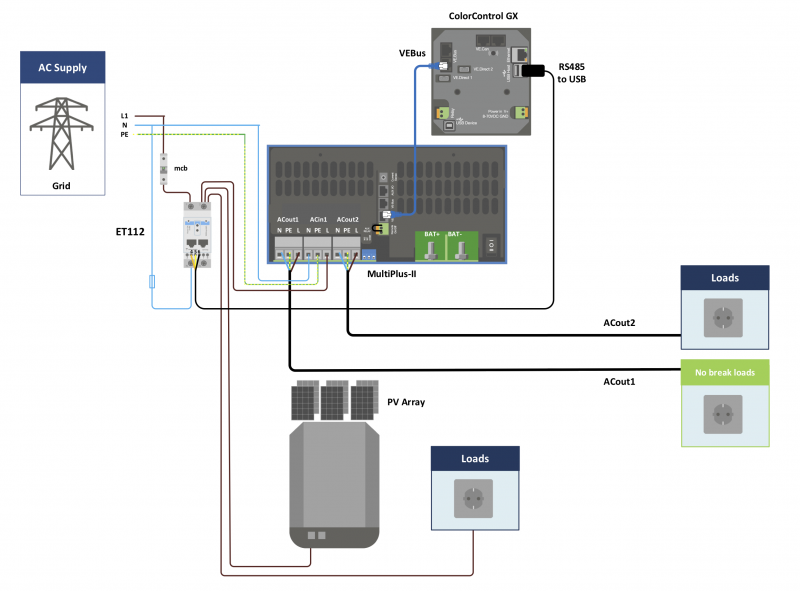

Misuratore di rete – Cablaggio se utilizzato come misuratore di rete. Inverter FV – Cablaggio quando utilizzato per misurare un inverter FV o un gruppo elettrogeno CA.

Questa opzione di configurazione di Grid Meter o PV Inverter è impostata nel dispositivo GX . Questa selezione influirà sul modo in cui il sistema deve essere cablato e sul modo in cui le informazioni ricevute dallo strumento vengono visualizzate sullo schermo.

In questa configurazione di esempio, un singolo ET112 è configurato come misuratore di rete e misurerà l’importazione / esportazione dalla rete di un sistema ESS con un inverter FV AC. Sebbene non venga visualizzata la produzione esatta dell’inverter FV AC, questa è comunque una configurazione utile in quanto consente alla produzione FV AC di fluire prima verso i carichi non essenziali su quello stesso circuito.

• Un surplus verrà utilizzato per caricare le batterie (visto come esportazione e tentato di ridurre al set point di rete es. 0).

• Una carenza attiverà una scarica delle batterie (visto come importazione, e ha cercato di ridurre al setpoint di rete).

Ciò può essere utile se il sistema Victron ESS viene installato come retrofit di un’installazione di inverter solare CA esistente con alcuni carichi più grandi che non sono cablati attraverso il Multiplus.

Se si desidera visualizzare la produzione FV separatamente, è possibile utilizzare la “modalità doppia funzione monofase” dell’ET340 .

Collegare il convertitore da Zigbee a USB al CCGX utilizzando il cavo USB in dotazione. Pochi secondi dopo la connessione, il LED attivo dovrebbe essere acceso e il LED TX / RX dovrebbe lampeggiare (il convertitore prende l’alimentazione dal CCGX, quindi anche il dispositivo GX deve essere acceso).

Collegare il convertitore da Zigbee a RS485 al contatore di energia ET112:

Assicurati che al momento sia acceso solo un dispositivo Zigbee: il convertitore da Zigbee a USB collegato al dispositivo GX. Spegni tutti gli altri. Se non lo fai, il convertitore da Zigbee a RS485 potrebbe essere collegato permanentemente a un altro dispositivo Zigbee.

Collegare l’alimentatore 12V DC al convertitore Zigbee a RS485. Quando si accende l’alimentazione, controllare di nuovo i LED.

Notare che ora è disponibile un nuovo convertitore zigbee, che non è retrocompatibile con i vecchi convertitori. Se si dispone di un set non compatibile, chiedere al proprio fornitore una versione corretta.

tipo “vecchio”:

ASS300400100 – Codice convertitore da Zigbee a RS485: DRF2619C

ASS300400100 – Codice convertitore da Zigbee a USB: DRF2618A

‘nuovo tipo:

ASS300420100 – Codice convertitore da Zigbee a RS485: DRF2659C

ASS300420200 – Convertitore da Zigbee a USB numero di parte: DRF2658C

per i convertitori Zigbee di nuovo tipo, Venus OS v2.54 è la versione software minima richiesta

Collegare Energy Meter al dispositivo GX utilizzando il cavo da USB a RS485. Il cavo di interfaccia da RS485 a USB tra il dispositivo GX e Energy Meter può essere esteso fino a 100 metri; assicurarsi che le estensioni dei fili Data + (arancione) e Data- (giallo) formino un doppino intrecciato.

I fili rosso, verde e marrone che escono dal cavo da USB a RS485 non vengono utilizzati. Nota: è possibile collegare una spina RJ45 che può essere inserita nella parte anteriore di una delle prese RJ45 del contatore di energia, ha lo stesso pin out.

Per garantire l’integrità del segnale e un funzionamento affidabile, assicurarsi in particolare che:

Il cablaggio di estensione è conforme alle specifiche dell’area della sezione trasversale minima nella scheda tecnica da USB a RS485.

Il cablaggio di estensione ha schermatura appropriata e doppini intrecciati

Il cavo originale collegato all’interfaccia Victron da RS485 a USB è ridotto a una lunghezza massima di 20 cm nelle installazioni in cui la lunghezza totale del cavo è superiore a 10 m o vi sono problemi di interferenza specifici dell’installazione / del sito – in questo caso è necessario utilizzare un cablaggio appropriato / di alta qualità per l’intera lunghezza del cavo, anziché solo per la lunghezza della prolunga.

Il cablaggio è installato separato / lontano dal cablaggio di alimentazione CC o CA principale.

Tutti i cavi sono correttamente terminati (compresi i cavi inutilizzati) e adeguatamente isolati da agenti atmosferici / infiltrazioni d’acqua.

Le reti RS485 sono tradizionalmente terminate su entrambe le estremità con terminatori da 120 Ω. Ciò non è necessario se la lunghezza del cavo è breve e si utilizzano le lunghezze da RS485 a USB fornite da Victron, ma potrebbe essere necessario se vengono prolungate per cavi più lunghi.

Per le specifiche e le note dettagliate di cablaggio / installazione, fare riferimento al “Datasheet” del cavo di interfaccia Victron da RS485 a USB .

Dopo una corretta connessione e accensione, il contatore sarà visibile sul CCGX nel menu Impostazioni → Contatori di energia:

Il menu elenca ogni contatore trovato. E nella casella grigia a destra mostra la funzione configurata.

Dopo aver selezionato un misuratore, vedere le sue impostazioni dettagliate:

Per collegare più contatori di energia, collegare ogni contatore a un convertitore RS485-USB separato. Ciascuno viene quindi collegato a una presa USB separata sul CCGX. Vedere la NOTA 1 di seguito

Non è possibile collegare più misuratori ET112 allo stesso cavo RS485-USB: il misuratore ET112 non ha display e quindi il suo indirizzo Modbus non può essere modificato.

Nota 1 È possibile collegare l’ET112 in parallelo, è sufficiente cambiare l’indirizzo MOD con un altro numero utilizzando il software di configurazione del fornitore che è gratuito dal sito Web Carlo Gavazzi
